工业提升门与钢结构建筑的结合分析

　　工业提升门大部分安装在钢结构建筑上，但是在建筑及钢结构设计领域，在设计洞口的时候，并没有完全考虑到门体的安装及运行时的一些必要条件，致使好多建筑洞口在安装门体的时候存在很多的障碍，造成了现场小范围的二次改造，甚至去设计院变更设计。增加了人力物力的浪费，给双方的工作造成了很大的麻烦。由此，我公司做了以下方案，把这些经验传达出去，希望能为这两个行业尽一份力。

工业门分为：工业平移门、工业滑升门 、工业平开门等种类。每种工业门的设计，都具有其独有的特性，和优越之处。采用哪种工业门开启方式将取决于工作场地的具体情况。下面我以最为常见的工业滑升门为例，来介绍一下此类门型的特点，以及对现场条件的要求。

　　工业提升门分为翻板提升、垂直加翻板提升、垂直提升和配重提升四种提升方式，每一种提升方式都对其现场条件和门洞结构有一定的要求。以钢结构为主体安装工业门时，要求洞口平面，平整、牢固。在设计安装其配套设施时（如天车梁、消防管道、电缆桥架等），请充分考虑到门的运行空间。钢结构的建筑物内，墙板多为波浪彩板，门的轨道、电机和平衡系统等设备不能直接固定在上面。所以需要建筑方或设计方提前考虑制作安装门用的框架结构。

　　其具体的洞口框架结构设计，请参考以下说明。

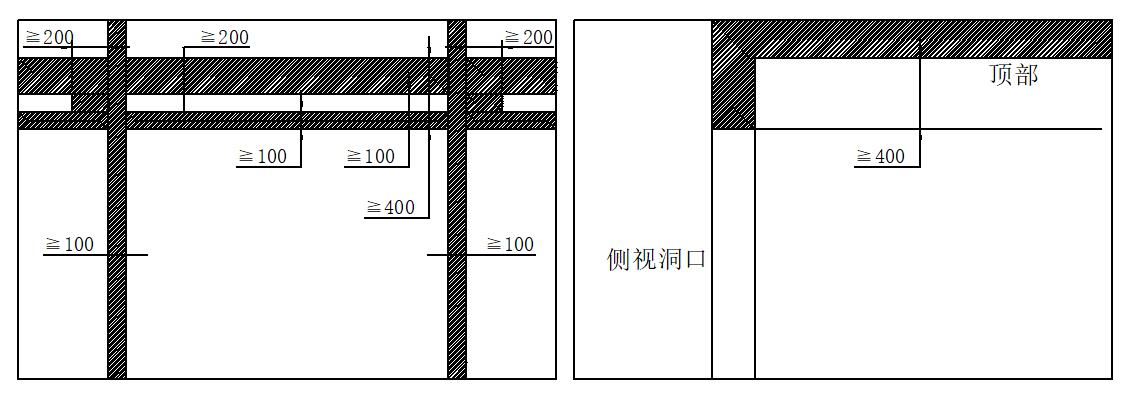

翻板式工业门：

●蓝色区域为设计师所应该考虑部分

●框架平面必须在一个平面内，便于门体的安装和密封，不能有障碍物

●左右立柱宽度≧100mm，便于安装轨道

●横梁宽度≧100mm，必须与立柱一个轨道，便于安装密封

●横梁上100mm处有≧200mm横梁，便于安装门体平衡系统

●横梁两侧有≧200mm宽，≧300mm高的固定结构，便于安装开门机

●洞口顶部距离屋顶，空间范围内不得有障碍物，空间范围≧400mm

半垂直式工业门：

●蓝色区域为设计师所应该考虑部分

●框架平面必须在一个平面内，便于门体的安装和密封，不能有障碍物

●左右立柱宽度≧100mm，便于安装轨道

●横梁宽度≧100mm，必须与立柱一个轨道，便于安装密封

●横梁以上两侧立柱宽度≧300mm，便于安装门体平衡系统

●横梁以上到屋顶，垂直空间范围内不得有天车梁、电缆桥架等障碍物影响，天车梁、电缆桥架距离墙面距离需≧400mm

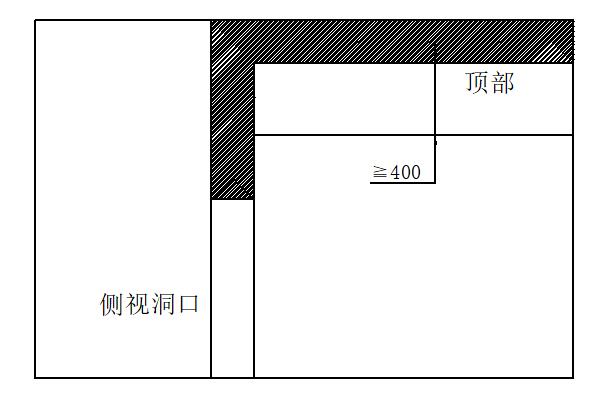

●屋顶以下400mm空间内不得有障碍物

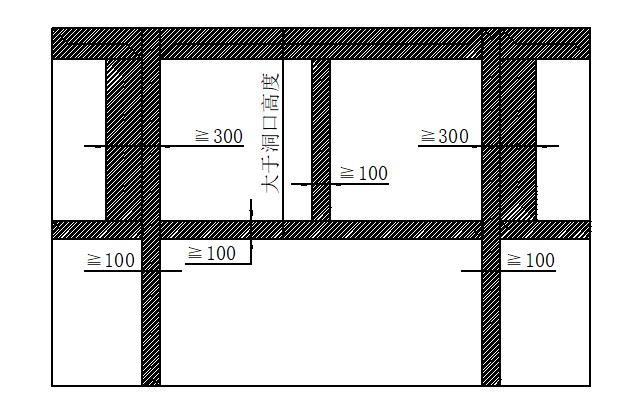

垂直式工业门：

●蓝色区域为设计师所应该考虑部分

●框架平面必须在一个平面内，便于门体的安装和密封，不能有障碍物

●左右立柱宽度≧100mm，便于安装轨道

●横梁宽度≧100mm，必须与立柱一个轨道，便于安装密封

●横梁以上两侧立柱宽度≧300mm，便于安装门体平衡系统

●横梁以上到屋顶，垂直空间范围内不得有天车梁、电缆桥架等障碍物影响，天车梁、电缆桥架距离墙面距离需≧400mm

以上为工业滑升门与钢结构洞口的结合方式，欢迎大家到我公司参观指导，谢谢大家！
